製品情報
高機能・軽量・低価格

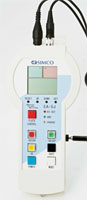

片手でもラクに持てるコンパクトなチャージプレートモニター!!
特長
・コンパクト、軽量、簡単操作。しかも充電式バッテリーでライン測定に便利。
・ワンプッシュで減衰時間、イオンバランス測定を開始するオートモード装備。イオナイザの評価や管理の効率アップ。
[SAVE]ボタンで最大1000件の測定値を内部メモリに保存。
・各タイプのイオナイザに応じて減衰時間、イオンバランスの測定時間が選択可能。
・減衰時間測定終了電圧（100V～5Vまで、5V単位）設定ができ、各タイプのイオナイザや静電気対策商品の評価に最適。
・アナログ出力を標準装備。データーロガに接続すればグラフ化も可能で、測定後の報告書も簡単作成。
・標準プレートはANSI/ESD-STM3.1-2000に準拠。
用途
・各タイプのイオナイザ評価及び管理用
・静電気対策商品の評価用（導電床のストロール法）
・工具の電荷減衰測定用
・静電気対策の教育用
仕様
| 型式 | EA-5J | ||||
|---|---|---|---|---|---|
| 最大供給電圧 | ±1200V | ||||
| 測定精度 | ±10%±1digit(指示値) | ||||
| インターフェース | USB2.0に準拠 | ||||
| アナログ出力 |
電圧出力(負荷抵抗20kΩ以上) プレート電圧 1V/ 出力電圧 1mV(0.001V) |
||||
| 外部接続端子 |
①プレートセンサー信号用コネクタ ②高電圧コネクタ(プレートセンサーに高電圧を供給) ③USB(Mini-B)端子 (PCでの制御･データの送信･バッテリー充電･コンピューターまたは専用AC/DC電源で使用) ④アナログ出力端子(ミニジャックφ3.5) ⑤接地(GND)端子(バナナジャック) |
||||
| 電源 |
内蔵バッテリーによる方式 USB(Mini-B)端子にコンピューターまたは専用AC/DCアダプターを接続して使用する方式 |
||||
| 最大動作時間 |
約30時間 (イオンバランス連続測定時) |
||||
| 外形寸法 | 117(W)×228(D)×47(H)mm | ||||
| 重量 | 約430g | ||||
| 測定モード |
|
||||
| 表示 |
①LCD表示 電圧･時間を3桁のデジタルで表示 エラー･バッテリ残量･モードの表示 イオンバランス測定時のバーグラフ表示 モード表示(Au,Ma,Pc,ib[IonBalance],±dE[Decay],ERROR) ②LED表示 HV OUT：高電圧をプレートに供給しているときに点灯 GND：プレートが接地されているときに点灯 +Decay,-Decay,IB：ボタン内のLEDで測定しているモードを表示 CHARGE：内蔵バッテリーに充電しているときに点灯｡赤(充電中)､緑(充電完了) |
標準プレート
| プレート寸法 | 150mm×150mm t=0.8mm |
|---|---|
| 静電容量 | 20pF±2pF (オプションのパイプを取り付けることで26pF±2pF) |
| 絶縁抵抗 | 1×1014Ω以上 |
| ケーブル長 | 信号ケーブル･高電圧ケーブル=1.5m |
| 外形寸法 | 160(W)×190(D)×26(H)mm |
| 重量 |
約430g ANSI/ESD-STM3.1-2000に準拠 |
